Seseorang dari teman saya bertanya kepada saya ? :
Q : Jenis interface apa saja yang bisa dipakai untuk flashtool ?
A : Dku5 , UFS , SEtool dan kabel siemens fbus
Merespon dari pertanyaan diatas saya putuskan untuk mengulas interface / kabel yang bisa digunakan untuk flashtool .
UFS
Sebenarnya mudah untuk menggunakan yang satu ini . Cukup dengan membongkar satu dari banyak sekian kabel ufs yang rusak atau kabel rj45 , Yang penting untuk diketahui adalah RXD , TXD dan Ground . Berikut ini adalah gambar pin dari UFS :
SEtool

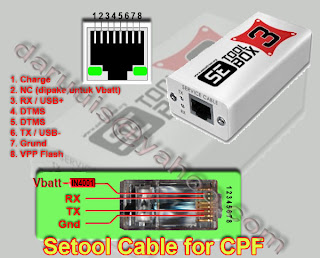

Sama seperti ufs , SEtool juga memakai rj45 tetapi berbeda pinout , berikut ini adalah gambar pin dari SEtool:

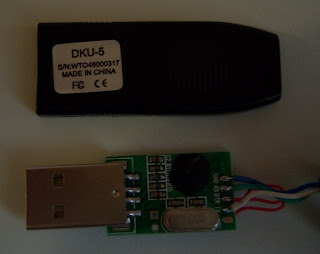

DKU5

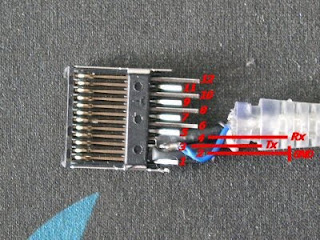

Kabel Com Siemens Fbus
Cara pemakaian kabel
Setelah rx,tx dan ground kabel ditemukan anda bisa langsung koneksikan dengan rx,tx dan ground di pcb/board/papan ponsel . Berikut ini adalah gambar contoh :
TX kabel solder ke TX pcb
RX kabel solder ke RX pcb
Groud kabel solder ke ground pcb
Mudah bukan ? . silahkan berlomba - lomba untuk mempraktekkan !!

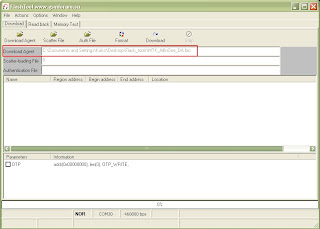

Download Flash Tools
